Ikhtisar Produk

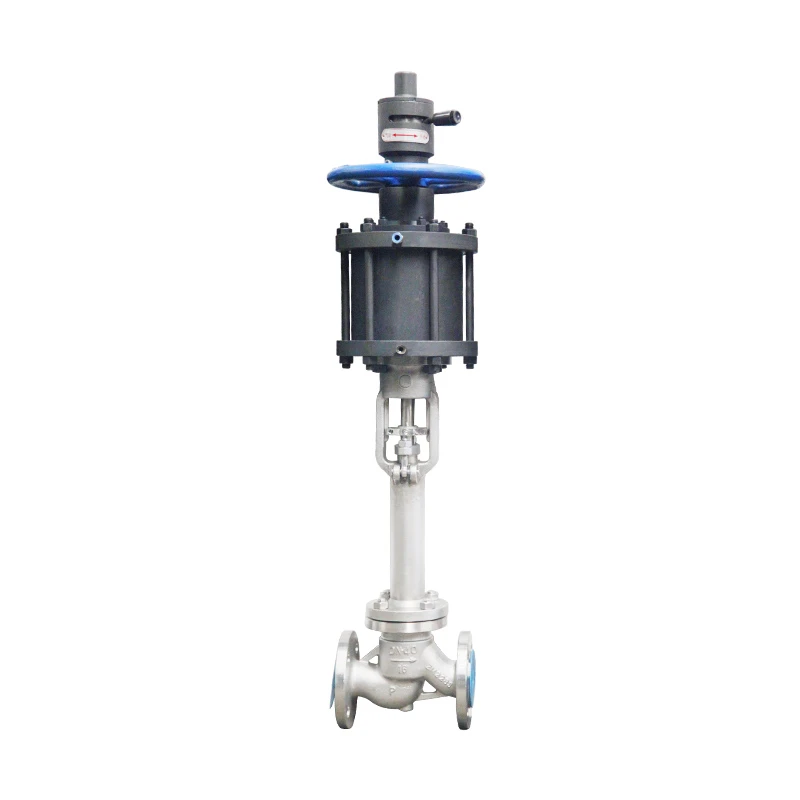

Pneumatic Globe Valve dirancang untuk pelambatan dan pengaturan aliran yang tepat dalam sistem pipa industri yang menuntut. Didukung oleh aktuator pneumatik optimal yang beroperasi pada pasokan udara standar 0,4–0,6 MPa, aktuator ini menghasilkan aktuasi frekuensi tinggi yang stabil-tanpa penggunaan energi yang besar.
Seri ini ideal untuk air, uap, minyak, gas, dan media proses umum dalam kondisi-tekanan sedang, menawarkan solusi andal untuk pabrik kimia, listrik, dan manufaktur.
Spesifikasi
|
Kisaran ukuran |
DN15–DN200 |
|
Peringkat tekanan |
PN16 / PN25 / PN40 (setara Kelas 150 / Kelas 300) |
|
Kisaran suhu |
-20 derajat hingga 200 derajat |
|
Bahan tubuh |
Baja Tahan Karat 304/316 |
|
Tekanan aktuasi |
0,4–0,6 MPa |
|
Standar pengujian |
API 598 / ISO 5208 |
|
Jenis katup |
Globe Valve yang Digerakkan Pneumatik (Kontrol aliran linier / Pelambatan yang tepat) |
|
Koneksi |
Bergelang (ANSI B16.5 / DIN EN 1092-1) / Berulir (NPT / BSPT opsional) |
|
Jenis Aktuasi |
Akting Ganda / Akting Tunggal (Pengembalian Musim Semi untuk Gagal-Operasi aman) |
Fitur Utama
Tekanan aktuasi standar 0,4–0,6 MPa memastikan integrasi yang lancar dengan jaringan udara instrumen standar pabrik tanpa memerlukan booster tekanan tambahan.
Dimensi flensa sepenuhnya mematuhi standar ANSI B16.5 dan DIN EN 1092-1, memastikan-penggantian langsung dan tidak merepotkan pada tata letak perpipaan yang ada.
100% unit menjalani pengujian tekanan hidrostatis dan pneumatik sesuai standar API 598 sebelum meninggalkan fasilitas untuk memastikan kinerja penyegelan yang andal.
Permukaan tempat duduk-yang dikerjakan dengan mesin CNC dengan kekasaran presisi Ra Kurang dari atau sama dengan 0,4 μm secara signifikan mengurangi gesekan, mencegah keausan dini selama operasi siklus{2}}tinggi.
Aksesori Kontrol (Opsional)
Untuk berintegrasi dengan sistem DCS/PLC Anda, kami-mengonfigurasi pabrik:
Pemosisian:Positioner pintar/analog 4-20mA untuk pelambatan yang presisi.
Sakelar Batas:Sakelar kedekatan atau mekanis untuk umpan balik posisi jarak jauh.
Katup & Regulator Solenoid:Katup pilot 24VDC/220VAC dengan regulator filter udara.
Aplikasi Industri & Kesesuaian Proses
Pengolahan Kimia:Pengaturan aliran yang tepat untuk bahan baku kimia korosif, air proses, dan campuran kimia non{0}}agregat.
Sistem Uap & Termal:Pelambatan{0}}frekuensi tinggi dan kontrol tekanan untuk ketel uap industri, penukar panas, dan jaringan distribusi hingga 200 derajat .
Pengolahan & Utilitas Air:Kontrol otomatisasi yang andal untuk sistem pasokan air bersih, pembuangan air limbah industri, dan menara pendingin.
Hilir Minyak & Gas:Kontrol pipa-tekanan sedang untuk produk minyak sulingan, distribusi gas alam, dan hidrokarbon non-korosif.
Jaminan Mutu & Ketertelusuran
Ketertelusuran Bahan:EN 10204 3.1 Laporan Pengujian Material (MTR) disediakan untuk semua badan SS304/SS316.
Kepatuhan Desain:Ketebalan dinding secara ketat mematuhi standar keselamatan ASME B16.34.
Pelacakan Seumur Hidup:Papan nama baja tahan karat berseri untuk ketertelusuran komponen.
Logistik Komersial & Pasokan Global
Kemasan yang Andal:Semua katup dikemas dalam kotak kayu lapis-yang berkualitas ekspor dan layak berlayar dengan bantalan internal yang kuat untuk memastikan tidak ada kerusakan selama transit laut, udara, atau kereta api.
Waktu Pimpin Cepat:Konfigurasi standar (DN15–DN100, SS304/SS316) disimpan dalam stok setengah-selesai, sehingga mengurangi waktu pengiriman menjadi 2-3 minggu.
Fleksibilitas OEM/ODM:Dimensi tatap-ke-kustom, pengeboran flensa spesifik, dan spesifikasi pengecatan (seperti pelapis epoksi lepas pantai) tersedia berdasarkan permintaan.
Pertanyaan Umum
T: Apa kelas kebocoran standarnya?
A: Kursi logam standar memenuhi ANSI/FCI 70-2 Kelas IV. Tersedia kursi empuk (PTFE) untuk Kelas VI tanpa kebocoran.
T: Apakah ada opsi-aman yang gagal?
J: Ya. Aktuator-aksi tunggal (pegas kembali) tersedia untuk keamanan Gagal-Tertutup atau Gagal-Terbuka otomatis.
T: Dapatkah Anda memberikan koefisien aliran Cv/Kv?
J: Ya, lembar data Kv/Cv lengkap untuk semua ukuran (DN15–DN200) tersedia untuk ukuran teknik.
T: Dapatkah pengepakan katup dipertahankan tanpa melepas aktuator?
J: Ya. Desain kuk-atas memungkinkan akses mudah ke kemasan V-PTFE yang dapat disesuaikan untuk perawatan rutin tanpa melepaskan aktuator pneumatik.
T: Apakah katup ini cocok untuk layanan bebas oksigen atau silikon-?
J: Ya. Kami menawarkan kemasan khusus bebas lemak, pembersih, dan-silikon berdasarkan persyaratan kemurnian proses spesifik Anda.
